近年來，塑膠跑道因其平整度好、抗壓強(qiáng)度高、物理性能好、硬度彈性適當(dāng)?shù)葍?yōu)點,被廣泛應(yīng)用于學(xué)校和社區(qū)等場所。本文針對塑膠跑道產(chǎn)品的原料進(jìn)行有害物質(zhì)釋放量的研究，為產(chǎn)品環(huán)保性能提升提供理論指導(dǎo),指導(dǎo)企業(yè)進(jìn)行合理的生產(chǎn)。

塑膠跑道原材料voc釋放量研究：

試驗設(shè)備：環(huán)儀儀器 60L小型voc釋放量氣候箱

試驗依據(jù)：參考 GB 36246-2018《中小學(xué)合成材料面層運動場地》

測試方法：

根據(jù)不同原材料配比及使用量，將一定量的原料平鋪或涂抹 240 cm2的鋁箔槽中，放置在空氣流速0.1~0.3 m/ s，換氣率1次/ h 的60L小型voc釋放量氣候箱中，穩(wěn)定24 h 后采集艙內(nèi)的氣體。

試驗結(jié)果：

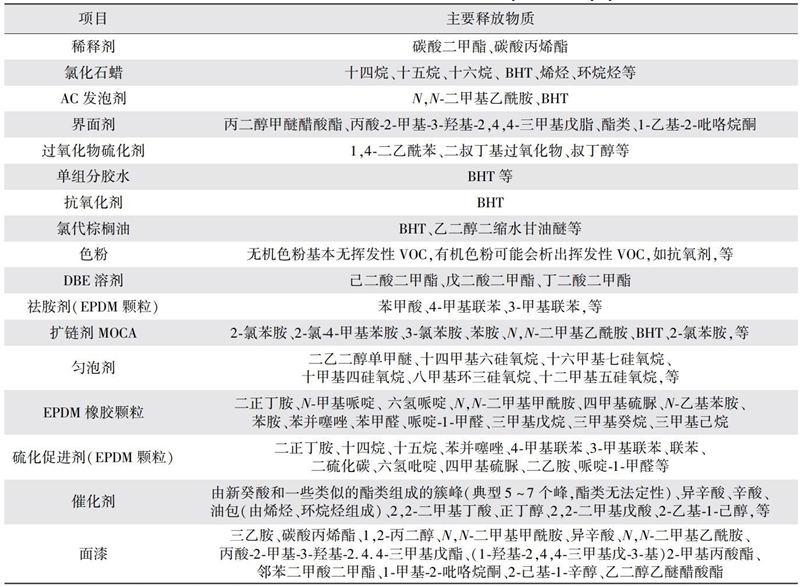

對塑膠跑道的原材料進(jìn)行艙室法測試，對應(yīng)的原材料中主要釋放物質(zhì)如下表所示

通過對塑膠跑道各原材料中的主要釋放物質(zhì)情況，可以溯源出成品 VOC 的主要來源。針對塑膠跑道，可以判斷其 VOC 主要來源于稀釋劑、擴(kuò)鏈劑、勻泡劑以及催化劑等原材料。

改善建議：

針對一些高風(fēng)險的原材料，可以通過更換原材料達(dá)到管控要求，具體更換措施如下：

1.催化劑：使用反應(yīng)型催化劑;不使用催化劑;主成分沸點高于 280 ℃的催化劑。

2.摩卡 MOCA：使用液體 MOCA 或者粉末狀 MOCA(低殘留二氯苯胺)，不使用顆粒裝 MOCA。

3.氯化石蠟：使用高蠟或者氯代棕櫚油。

4.稀釋劑：不使用稀釋劑或低于正己烷沸點的稀釋劑。

5.AC 發(fā)泡劑：使用其他低揮發(fā)發(fā)泡劑。

6.EPDM 橡膠顆粒：調(diào)整配方，使用好的硫化劑、硫化促進(jìn)劑、祛胺劑。

7.硫化促進(jìn)劑/膠水/ 面漆：更換硫化促進(jìn)劑/ 膠水/ 面漆，根據(jù)實際應(yīng)用配比，控制釋放量;避免使用 DBE 等高沸點溶劑。

以上就是塑膠跑道原材料voc釋放量的分析，如有試驗疑問，可以咨詢環(huán)儀儀器相關(guān)技術(shù)人員。
